Elektrik analizi, tesisin tüketim yapısını ve elektriksel çalışma koşullarını belirli bir süre boyunca ölçerek değerlendirir. Faturadaki toplam tüketimin yanında pik yükler, dengesizlikler ve ekipmanları etkileyen olaylar da görünür hâle gelir.
Asanmek’in elektrik analizi yaklaşımı, ölçüm noktalarını işletmenin şikâyeti veya yatırım ihtiyacına göre belirlemeye dayanır.
Elektrik Analizinde Neler Ölçülür?
- Aktif güç (kW), reaktif güç (kvar) ve görünür güç (kVA).
- Aktif ve reaktif enerji; uygun birimleriyle kWh ve kvarh.
- Gerilim, akım, frekans ve faz dengesizliği.
- Gerilim ve akım harmonikleri, ilgili harmonik bileşenler.
- Gerçek güç faktörü ve gerekli durumlarda temel bileşen cosφ değeri.
- Yük profili, talep değişimi ve nötr akımı.
- Cihazın kayıt yeteneğine göre gerilim çukuru, yükselmesi ve kesinti olayları.
Güç ile enerji farklı büyüklüklerdir. Anlık kW ölçümü, bir ay boyunca tüketilen kWh değerinin yerine kullanılamaz.

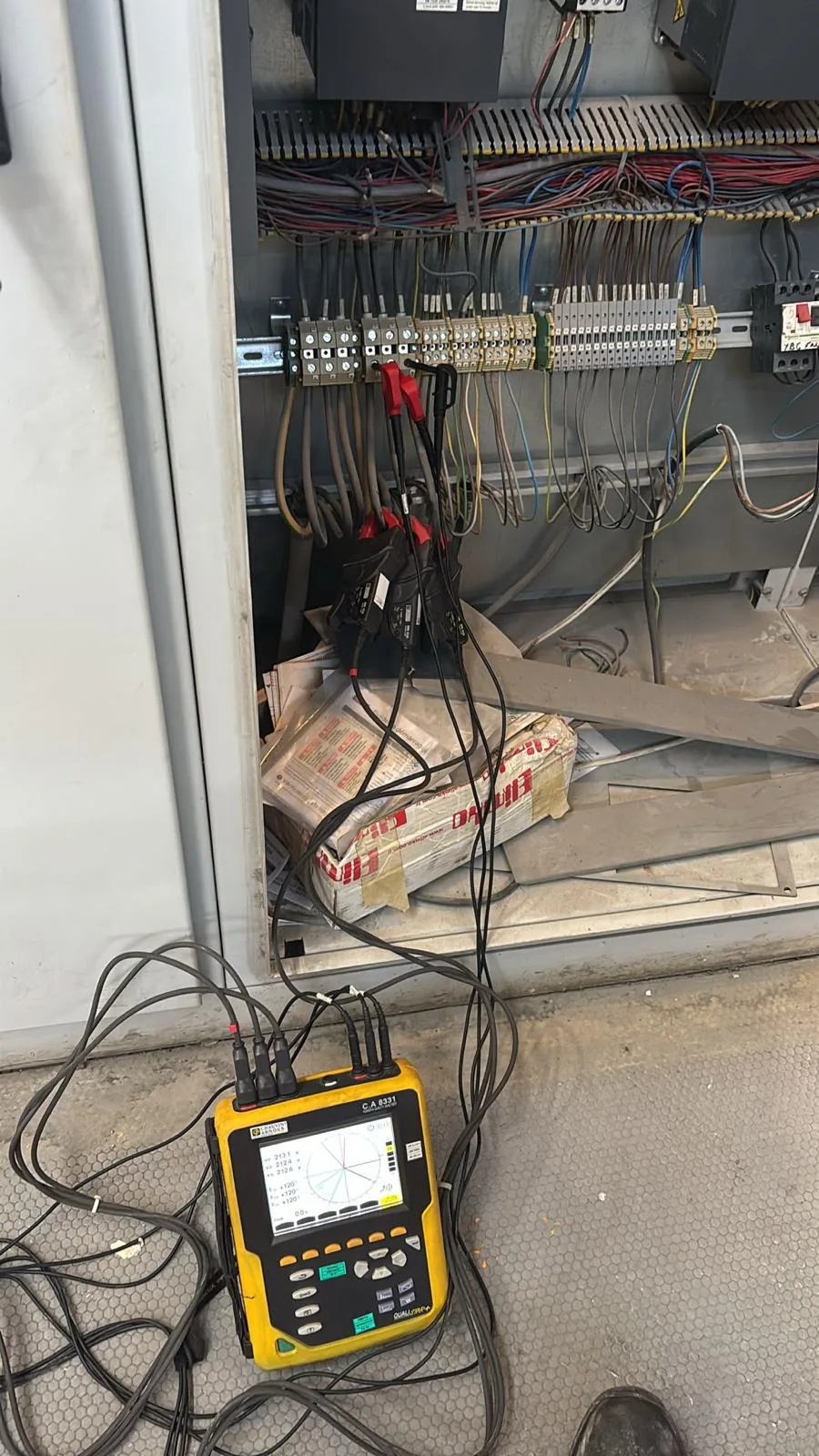

Güç Analizörü ile Ölçüm Nasıl Yapılır?
Ölçüm amacı için uygun analizör ve akım sensörleri seçilir. Cihaz sınıfı, kayıt aralığı ve olay yakalama özellikleri gereksinime göre belirlenir. IEC 61000-4-30, güç kalitesi parametrelerinin ölçüm yöntemlerini tanımlar; her cihazın aynı yeteneğe sahip olduğu varsayılmaz. IEC – Güç kalitesi ölçüm yöntemleri
Kayıt dönemi normal üretimi, vardiya değişimlerini ve mümkünse boş dönemleri kapsar. Yedi günlük kayıt bazı çalışmalar için uygun olsa da bütün tesisler için değişmez bir süre değildir.
Elektrik Analizi Raporunda Neler Yer Alır?
Ölçüm noktaları, cihaz bilgileri ve işletme koşulları belirtilir. Tüketim eğrileri, harmonik bulguları ve olay kayıtları değerlendirilir. Kompanzasyon, filtreleme, yük dağılımı ve trafo kullanımına ilişkin öneriler gerekçelendirilir.
Şebeke gerilimi değerlendirmesinde kullanılan kriter ile tesis içi ekipman değerlendirmesi ayrılır. Reaktif bedel etkisi ve aktif enerji tasarrufu farklı kalemlerde sunulur.
Elektrik Analizi Hakkında Sık Sorulan Sorular
Ölçüm işletmeyi etkiler mi?
Kayıt çoğunlukla işletme sırasında yapılır. Ancak bağlantının güvenli yapılması için yetkili personel ve uygun çalışma planı gerekir; bazı panolarda duruş zorunlu olabilir.
Hangi panodan ölçüm alınır?
Ana giriş, trafo alçak gerilim çıkışı, kompanzasyon veya kritik yük panoları seçilebilir. Orta gerilim tarafında doğrudan uygunsuz bağlantı yapılmaz; uygun ölçü trafoları ve onaylı düzen kullanılır.
Elektrik analizi faturadaki sorunun nedenini gösterir mi?
Yük ve reaktif tüketim gibi konularda veri sağlar. Tarife, sayaç kaydı ve sözleşme bilgileri de incelemeye dahil edilmelidir.
